Свап МКПП на аиртрека

Свап МКПП на аиртрека

Сообщение hakke.net » 06 июл 2012, 23:43

Собственно тут я хочу описать как переделать аиртрек на мкпп и что для этого необходимо.

Необходимые запчасти:
1) МКПП от эво 4-9, аутлендера турбо.
2) комплект сцепления эво 7-9 (можно взять и на 230 диске эво4-6/аут, но они не держат старт)
3) маховик с болтами! под выбранное сцепление.
4) подушка мкпп от эво правая
5) главный и выжимной цилиндры сцепления. так же магистраль между ними все эво 7-9.
6) педальный узел эво 7-9 болт-он. от 4-6 надо допиливать, но тоже все встает. можно только педаль сцепления поставить и выгнуть тормоз.
7) тросики переключения передач, кулиса.
8) кронштейн задней подушки от эво 7-9 правый руль!
9) ручник впринципе должен подойти от любой машины. надо смотреть по месту.
10) бачек на сцепление. у кого гтц с бачком от эво, данный пункт не касается.
11) промежуточный вал от МКПП - стоковый короче на 5 мм и может масло не держать

опционально можно поставить переднюю и заднюю подушки от эво 7-9, они жестче.

Как разбирать и избавлятся от всего автоматного под капотом думаю писать нет смысла, там все просто. По салону тоже все разбирается довольно легко, только очень неудобно.

Установка ГЦС: необходимо прорезать отверстие на заводской выштамповке металла. делать это надо реально аккуратно, тк очень неудобно все мешает и сама выштамповка не совсем по центру, вобщем как минимум придется и напильником поработать. так же надо расточить отверстия под шпильки крепления цилиндра.

Манипуляции по прикручиванию и сборке механической части описывать нет смысла, тк думаю что тот кто на это решается уже все это может сделать.

При установке правой подушки на коробку необходимо сделать проставки 1.5-2см, иначе коробка упрется в лонжерон. сразу возникает проблема нехватки резьбы шпилек, я решал это с помощью шпилек от таза в любом магазине по 15р шт. всего надо 4шт при установке 5ст кпп.

Установка кулисы возможна как в пол, так и в штатное место. с последним вариантом надо готовиться переделывать и переваривать кулису не один раз.

По электрике: чтоб машина завелась, надо "выставить" мозг в нейтраль. делается это перемыканием контактов с фишки автомата. чуть позже напишу каких именно. так же используя пятиконтактное реле можно сделать переключение и загорание заднего хода, соответственно писк и R на приборке.
Для работы спидометра необходимо подключить механический датчик скорости к родной проводке. Так же необходимо обвести мозг, отрезав соединив между собой вход и выход скорости на мозге. Данная манипуляцию снимает ограничитель скорости. Что с чем соединить тоже напишу позже.

При вспоминании каких-то нюансов буду дополнять данную тему.

Стоимость свапа примерно 50тыс. р. на запчасти, если брать все б/у.

Электрика.
Чтоб завести авто надо на большой черной фишке автомата перемкнуть 2 толстых провода (9 и 10 контакты) блокировки реле стартера.
Для установки авто на нейтраль необходимо перемкнуть контакты 3 и 8
Для подключения заднего хода, необходима установка 5-ти контактного реле. На задний ход нужно перемыкать контакты 7 и 8.

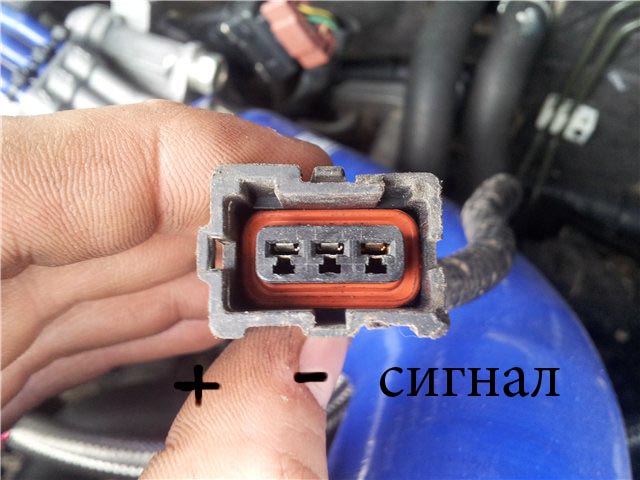

Для подключения датчика скорости необходимо купить фишку датчика холла от таза стоимостью 25р, обрезать штатную фишку и срастить проводку с фишкой таза. Белый провод - сигнал, Сине-желтый - Плюс, Черно-белый - минус, но все равно лучше прозвонить, тк не уверен в том, что цвета проводов не отличаются от года выпуска. Подключаем провода согласно обозначениям на фото.
Так же необходимо перемкнуть провода на эбу, для этого необходимо со штекера с зелёной крышкой отрезать белый провод сигнала от датчика скорости,со штекера с оранживой крышкой бело-синий с серым пунктиром и соединить их. Теперь должен работать спидометр и отключен ограничитель в 180км/ч.
Вложения
Последний раз редактировалось Dimarik 04 авг 2012, 08:29, всего редактировалось 2 раз(а).
Причина: добавил инфы и фото
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение georg1970 » 07 июл 2012, 02:51

Отличный пост, очень позновательный и полезный.
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4985
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1252 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Свап МКПП на аиртрека

Сообщение @815@ » 07 июл 2012, 04:31

Спасибо! Тема хорошо раскрыта! Мне сейчас предстоит поставить МКП от эво 6 вроде всё в наличии только полная неопределёность с подушками: верхняя от эво стоит, на самой коробке есть кронштейны но что подойдёт я толком не знаю пока не вскрою(
А есть фото установки ручника, а то не знаю куда все-таки его поставить!
4G64, Cosword, wisico, igle, no balansir, manley, Garrett GT3076, Kelford272, ARC in, HKS out, Apexi sensor, Defi, AEM, Momo, impul, samco, 5МКП TME, F1 racing, walbro..... почти сток)
Аватар пользователя
@815@
Клубень Stage 1

Статус: Не в сети
Сообщений: 161
Зарегистрирован: 05 июл 2012, 16:19
Благодарил (а): 59 раз.
Поблагодарили: 31 раз.
Имя: Андрей
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение hakke.net » 07 июл 2012, 08:10

Верхняя подушка подходит. необходимо только через проставки ставить. сразу ищи кронштейн задней подушки, я думал что-нить наколхозить вместо того чтоб ждать его, но не вышло и получился простой около месяца только из-за кронштейна. передний кронштейн встает родной автоматный.

Ручник ставить либо в место где он должен быть, либо кромсая пластик или устанавливая консоль аут/лансер, либо как сделано у Макса Дейкина - можду сидушкой и дверью.

Да сразу можно учитывать, что у аиртрека на механике немного задерется морда, тк разница по массе около 50кг. думаю можно это решить установкой передних пружин от эво, они вроде покороче.
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение @815@ » 07 июл 2012, 10:52

Сам кронштейн который к коробке? У меня родной есть на коробке или он не подойдет?
4G64, Cosword, wisico, igle, no balansir, manley, Garrett GT3076, Kelford272, ARC in, HKS out, Apexi sensor, Defi, AEM, Momo, impul, samco, 5МКП TME, F1 racing, walbro..... почти сток)
Аватар пользователя
@815@
Клубень Stage 1

Статус: Не в сети
Сообщений: 161
Зарегистрирован: 05 июл 2012, 16:19
Благодарил (а): 59 раз.
Поблагодарили: 31 раз.
Имя: Андрей
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение hakke.net » 07 июл 2012, 11:27

на эво 4-6 и 7-9 разные кронштейны. нужен именно 7-9 пруль. стоит он 2500-3000р новый.
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение @815@ » 07 июл 2012, 12:18

Понял, спасибо!
4G64, Cosword, wisico, igle, no balansir, manley, Garrett GT3076, Kelford272, ARC in, HKS out, Apexi sensor, Defi, AEM, Momo, impul, samco, 5МКП TME, F1 racing, walbro..... почти сток)
Аватар пользователя
@815@
Клубень Stage 1

Статус: Не в сети
Сообщений: 161
Зарегистрирован: 05 июл 2012, 16:19
Благодарил (а): 59 раз.
Поблагодарили: 31 раз.
Имя: Андрей
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение georg1970 » 09 июл 2012, 00:21

У Кирилла на строкере 2.3 тоже проблема с трансмиссией вырисовалась. Похоже, что переход на меху- единственный долгосрочный вариант при поднятии мощности более 400 лс.
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4985
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1252 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Свап МКПП на аиртрека

Сообщение Marshall » 09 июл 2012, 02:26

Я вчера с ним минут 40 общался. Пальцы у него были проварены аргоном. Общий пробег 2000км.
Бублик у него зачетный, на 3200-3500. И для города и для старта.
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение andru38 » 09 июл 2012, 03:34

Marshall писал(а):Я вчера с ним минут 40 общался. Пальцы у него были проварены аргоном. Общий пробег 2000км.
Бублик у него зачетный, на 3200-3500. И для города и для старта.

У меня после аргона проехала 4000 на стоке зимой
Evo VIII 509hp ) E.T. 11,8с 100км/ч - 4,2с с вялым стартом. :D
Аватар пользователя
andru38
Клубень Stage 2

Статус: Не в сети
Сообщений: 268
Зарегистрирован: 06 июл 2012, 15:39
Откуда: иркутская обл
Благодарил (а): 21 раз.
Поблагодарили: 50 раз.
Имя: Андрей
Откуда: Иркутская обл

Re: Свап МКПП на аиртрека

Сообщение Marshall » 09 июл 2012, 04:46

Ну аргон аргону рознь. Также как и руки аргонщиков.
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение jam » 09 июл 2012, 07:46

у кого на аргоне бахнула планета, в каком состяонии пальцы были? более чем уверен, что пальчики на месте, сателиты в мясо.... а всё из-за перегрева подшипников!!!
Аватар пользователя
jam
аЦЦкей Сатана

Статус: Не в сети
Сообщений: 7762
Зарегистрирован: 04 июл 2012, 10:07
Благодарил (а): 322 раз.
Поблагодарили: 1310 раз.
Имя: Антон
Откуда: Дзержинский

Re: Свап МКПП на аиртрека

Сообщение Dimarik » 09 июл 2012, 08:27

У меня 15 тыс пробег после провара и всё ОК - ТФУ ТФУ ТФУ
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение kirill86 » 11 июл 2012, 15:14

Всем привет. Есть у кого нибудь пара в раздатку на продажу, на всяк случай спрашиваю быть может она жива у меня а то купил кпп без раздатки. :)
2.4/5MT RS/GTX3582R)))))
kirill86
Клубень Stage 2

Статус: Не в сети
Сообщений: 416
Зарегистрирован: 08 июл 2012, 16:18
Благодарил (а): 32 раз.
Поблагодарили: 49 раз.
Имя: Кирилл
Откуда: Владивосток

Re: Свап МКПП на аиртрека

Сообщение hakke.net » 11 июл 2012, 15:20

kirill86 писал(а):Всем привет. Есть у кого нибудь пара в раздатку на продажу, на всяк случай спрашиваю быть может она жива у меня а то купил кпп без раздатки. :)

непонятный запрос какой-то. ещё не смотрел что сломалось, а уже про пару)
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение kirill86 » 12 июл 2012, 10:12

Это на готовлюсь к худшему чтоб знать куда звонить, время не терять на поиск
2.4/5MT RS/GTX3582R)))))
kirill86
Клубень Stage 2

Статус: Не в сети
Сообщений: 416
Зарегистрирован: 08 июл 2012, 16:18
Благодарил (а): 32 раз.
Поблагодарили: 49 раз.
Имя: Кирилл
Откуда: Владивосток

Re: Свап МКПП на аиртрека

Сообщение kirill86 » 12 июл 2012, 10:15

Marshal купили кронштейн? тот тел который я дал к ниму еще пару 7 прийдет вроде в этом месяце даже
2.4/5MT RS/GTX3582R)))))
kirill86
Клубень Stage 2

Статус: Не в сети
Сообщений: 416
Зарегистрирован: 08 июл 2012, 16:18
Благодарил (а): 32 раз.
Поблагодарили: 49 раз.
Имя: Кирилл
Откуда: Владивосток

Re: Свап МКПП на аиртрека

Сообщение @815@ » 12 июл 2012, 10:45

Сегодня игорь должен купить и отправить 2500 эго цена за кронштейн (как стоимость нового!) ниже и двигаться не хочет!
4G64, Cosword, wisico, igle, no balansir, manley, Garrett GT3076, Kelford272, ARC in, HKS out, Apexi sensor, Defi, AEM, Momo, impul, samco, 5МКП TME, F1 racing, walbro..... почти сток)
Аватар пользователя
@815@
Клубень Stage 1

Статус: Не в сети
Сообщений: 161
Зарегистрирован: 05 июл 2012, 16:19
Благодарил (а): 59 раз.
Поблагодарили: 31 раз.
Имя: Андрей
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение kirill86 » 12 июл 2012, 14:02

что то дороговато для куска железки, единственный + это то что рядом
2.4/5MT RS/GTX3582R)))))
kirill86
Клубень Stage 2

Статус: Не в сети
Сообщений: 416
Зарегистрирован: 08 июл 2012, 16:18
Благодарил (а): 32 раз.
Поблагодарили: 49 раз.
Имя: Кирилл
Откуда: Владивосток

Re: Свап МКПП на аиртрека

Сообщение @815@ » 12 июл 2012, 14:56

Он так и сказал : мне по... Надо берите!
4G64, Cosword, wisico, igle, no balansir, manley, Garrett GT3076, Kelford272, ARC in, HKS out, Apexi sensor, Defi, AEM, Momo, impul, samco, 5МКП TME, F1 racing, walbro..... почти сток)
Аватар пользователя
@815@
Клубень Stage 1

Статус: Не в сети
Сообщений: 161
Зарегистрирован: 05 июл 2012, 16:19
Благодарил (а): 59 раз.
Поблагодарили: 31 раз.
Имя: Андрей
Откуда: Благовещенск

Re: Свап МКПП на аиртрека

Сообщение labrador » 13 июл 2012, 23:16

Илюха, прет у тебя трек на мехе, более чем достойно, мое личное почтение и уважение.
Но механика в городе ЗЛО )))))))
Аватар пользователя
labrador
Зопятые? не неслишыл

Статус: Не в сети
Сообщений: 405
Зарегистрирован: 04 июл 2012, 16:39
Благодарил (а): 7 раз.
Поблагодарили: 37 раз.
Имя: Олег Алексеевич
Откуда: Апр

Re: Свап МКПП на аиртрека

Сообщение hakke.net » 14 июл 2012, 11:40

labrador писал(а):Илюха, прет у тебя трек на мехе, более чем достойно, мое личное почтение и уважение.
Но механика в городе ЗЛО )))))))

на самом деле норм, у меня педаль сцепы не тяжелее чем на современных авто. кстати это из-за 6эво корзины которая мне не дает нормально стартануть тк слишком слабая для трека.
у меня кстати вчера была подушка передняя абсолютно раскручена, а я думал что там долбит.
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение labrador » 14 июл 2012, 23:40

у тебя еще была пасажирка женского пола,а это еще + пол кузова минимум к прогрессии удаления.
Аватар пользователя
labrador
Зопятые? не неслишыл

Статус: Не в сети
Сообщений: 405
Зарегистрирован: 04 июл 2012, 16:39
Благодарил (а): 7 раз.
Поблагодарили: 37 раз.
Имя: Олег Алексеевич
Откуда: Апр

Re: Свап МКПП на аиртрека

Сообщение hakke.net » 15 июл 2012, 03:18

labrador писал(а):у тебя еще была пасажирка женского пола,а это еще + пол кузова минимум к прогрессии удаления.

скажу по секрету, у меня вся машина заклеена шумкой, тяжеленная ппц просто. один капот чего стоит.. так что ещё 50кг можно смело накидывать на сток массу
Аватар пользователя
hakke.net
Клубень Unlim 500+

Автор темы
Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Свап МКПП на аиртрека

Сообщение kirill86 » 15 июл 2012, 03:40

Я вот смотрю практически все ставят кулису между сидений, что много гемора воткнуть ее в место ручки акпп?
Решил поставить шифтер икеа нашел на тюнингево, продавец оказался полный моз...б с ником Р-КOMP или KAMP вечно занят как президент и то президент умудряется в твитер заходить, короче козлик, купил в москве вот думаю в место штанной палки затулю или нет есть соображения :?:
2.4/5MT RS/GTX3582R)))))
kirill86
Клубень Stage 2

Статус: Не в сети
Сообщений: 416
Зарегистрирован: 08 июл 2012, 16:18
Благодарил (а): 32 раз.
Поблагодарили: 49 раз.
Имя: Кирилл
Откуда: Владивосток

След.

Вернуться в АКПП, МКПП и трансмиссия

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

cron
