Установка фронтального интеркулера на airtrek Turbo

"А вместо сердца - пламенный мотор..."

Установка фронтального интеркулера на airtrek Turbo

Сообщение labrador » 05 авг 2012, 12:35

Собственно предлагаю выложить здесь типа мануал как и чем делается фронтал на сток и прочее.
С Картинками,опытами.


@Наконец-то поставил фронтальный интеркуллер. Долго мучался с пайпингом, но в итоге поехал в evotrack.cc и там мне всё сделали, результатом доволен очень. Теперь многим советую туда ехать, сарафанное радио в действии :)@ Отсюда




"Были куплены полный комплект пайпов от 9го эво, интеркуллер ноу нейм, .
Вся процедура замены заняла примерно 3-4 часа с перекурами!
Левый пайп, что идет от кулера на дроссель, встал полностью болт он, ну или практически.Есть одна тонкость, у эво байпасс находится ближе к турбине, а у нас практичсески у самого корпуса воздухана и соответственно верхний патрубок упирается в байпасс!А вот правый пайп расчитан под нижний выход из турбины!Но, как говорится, было бы желание))
Распилил пайп пополам, отрезал кусок от пайпа, что идет в штате на дроссель и срастил все это чудо воедино!на выход из турбины поставил так же родной пайп, только в обратном положении!Вариант не окончательный, но пока и это устраивает!В дальнейшем сниму размеры левого пайпа и сварю все как надо!" Spaun.
Фото отчет



Это уже не кулмена, но под 9 турбу.







Комплект

Кишки куллера

Фото отчет по установке



Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.

и вот что у него в итоге получилось :)












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0

Они отказались похоже от выпуска данного комплекта, старая ссылка сдохла http://ajstyle.ru/product/pajping-kit-na-mms-airtrek/

Клубнями не проверен, если кто знает, отписываем.
http://redp.ru/catalog/detail/autobahn88_carp12_k_t_interkulera_frontalnyy_dlya_mitsubishi_lancer_evo_7_9/











Аватар пользователя
labrador
Зопятые? не неслишыл

Автор темы
Статус: Не в сети
Сообщений: 405
Зарегистрирован: 04 июл 2012, 16:39
Благодарил (а): 7 раз.
Поблагодарили: 37 раз.
Имя: Олег Алексеевич
Откуда: Апр

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 05 авг 2012, 12:40

labrador писал(а):1.Самопал (Jam)
2.Стоковые пайпы + пайпы эво(Spaun)
3.Пайпа Эво на Турбы с нормальным разворотом.(Coolman)


4. Комплект БОЛТ-ОН от Гредди ;)
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение jam » 05 авг 2012, 18:04

не трахайте мозги московские, езжайте в эвотрек, там вам всё сварят.
кроилово ведёт к попадалову!!!
Аватар пользователя
jam
аЦЦкей Сатана

Статус: Не в сети
Сообщений: 7762
Зарегистрирован: 04 июл 2012, 10:07
Благодарил (а): 322 раз.
Поблагодарили: 1310 раз.
Имя: Антон
Откуда: Дзержинский

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 05 авг 2012, 18:16

jam писал(а):не трахайте мозги московские, езжайте в эвотрек, там вам всё сварят.
кроилово ведёт к попадалову!!!



Такой вариант никого не устраивает - я это уже понял по перечитке тем.

Нужно дёшево - болт-он - и без гемора и колхоза.


А ТАКОГО НЕ БЫВАЕТ
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение hakke.net » 05 авг 2012, 18:28

jam писал(а):не трахайте мозги московские, езжайте в эвотрек, там вам всё сварят.
кроилово ведёт к попадалову!!!

а какое попадалово? максимум патрубок слетит или на пайп бабла лишнего отдастся
Аватар пользователя
hakke.net
Клубень Unlim 500+

Статус: Забанен!
Сообщений: 1060
Зарегистрирован: 04 июл 2012, 15:30
Благодарил (а): 10 раз.
Поблагодарили: 109 раз.
Имя: Илья
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение feel » 10 авг 2012, 16:20

У меня стоит кулек эво8 и весь пайп эво8, за исключением нижнего пайпа на турбину - его делал в эвотреке, так как колхоз со штатным нижним пайпом от стокового кулька на настройке слетел). Если я все правильно понял, ценник на кастом пайп с материалом в эвотреке 12-15 тысяч. И никакого головняка!!
feel
Клубень Stage 1

Статус: Не в сети
Сообщений: 65
Зарегистрирован: 11 июл 2012, 21:40
Благодарил (а): 18 раз.
Поблагодарили: 11 раз.
Имя: Александр
Откуда: Королев

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 10 авг 2012, 16:29

feel писал(а):У меня стоит кулек эво8 и весь пайп эво8, за исключением нижнего пайпа на турбину - его делал в эвотреке, так как колхоз со штатным нижним пайпом от стокового кулька на настройке слетел). Если я все правильно понял, ценник на кастом пайп с материалом в эвотреке 12-15 тысяч. И никакого головняка!!


Я бы отдал 12-15 и всё.
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение slav4ik » 10 авг 2012, 18:51

Dimarik писал(а):
feel писал(а):У меня стоит кулек эво8 и весь пайп эво8, за исключением нижнего пайпа на турбину - его делал в эвотреке, так как колхоз со штатным нижним пайпом от стокового кулька на настройке слетел). Если я все правильно понял, ценник на кастом пайп с материалом в эвотреке 12-15 тысяч. И никакого головняка!!


Я бы отдал 12-15 и всё.

я же уже писал.ценник на кастом пайп в евотрэке 20 тысяч!кулек ваш
Аватар пользователя
slav4ik
Клубень Stage 1

Статус: Не в сети
Сообщений: 249
Зарегистрирован: 10 июл 2012, 14:05
Благодарил (а): 32 раз.
Поблагодарили: 30 раз.
Имя: Вячеслав
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение feel » 15 авг 2012, 08:42

где-то в середине июля разговаривал с димой лично. ценник звучал за нижний, верхний пайп и пайп с мафа на турбину - 14 тысяч!!! но это только кастом пайп, без работы по установке самого кулька...
feel
Клубень Stage 1

Статус: Не в сети
Сообщений: 65
Зарегистрирован: 11 июл 2012, 21:40
Благодарил (а): 18 раз.
Поблагодарили: 11 раз.
Имя: Александр
Откуда: Королев

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 01 сен 2012, 23:02

Вот Клубень со Ставрополя проработал компоненты для сборки фронталки

Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение r0mireZz » 02 сен 2012, 07:57

и вот что у него в итоге получилось :)












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0
Out Turbo 2006
r0mireZz
Клубень Stage 1

Статус: Не в сети
Сообщений: 67
Зарегистрирован: 14 июл 2012, 08:12
Благодарил (а): 13 раз.
Поблагодарили: 0 раз.
Имя: Роман
Откуда: Новосибирск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение r0mireZz » 03 сен 2012, 17:19

feel писал(а):У меня стоит кулек эво8 и весь пайп эво8, за исключением нижнего пайпа на турбину - его делал в эвотреке, так как колхоз со штатным нижним пайпом от стокового кулька на настройке слетел). Если я все правильно понял, ценник на кастом пайп с материалом в эвотреке 12-15 тысяч. И никакого головняка!!

верхний пайп подходит без переделок?
Out Turbo 2006
r0mireZz
Клубень Stage 1

Статус: Не в сети
Сообщений: 67
Зарегистрирован: 14 июл 2012, 08:12
Благодарил (а): 13 раз.
Поблагодарили: 0 раз.
Имя: Роман
Откуда: Новосибирск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 03 сен 2012, 17:20

Красиво реализовано
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение labrador » 04 сен 2012, 02:26

Реализован очень красиво,спасибо за мануал по трубкам и силикону.
Вопрос: А почему при заходе в дросель трубка имеет сразу 2 поворота,не ужели не удалось 1 поворотом обойтись?
Дима,а клубень из Краснодара не может дать цену покупки?
Аватар пользователя
labrador
Зопятые? не неслишыл

Автор темы
Статус: Не в сети
Сообщений: 405
Зарегистрирован: 04 июл 2012, 16:39
Благодарил (а): 7 раз.
Поблагодарили: 37 раз.
Имя: Олег Алексеевич
Откуда: Апр

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение ChiM » 04 сен 2012, 02:55

Он писал помоему 5 т.р. за кулек и 5 на пайпы
TD04HL-19T, Front Mount Intercooler, Exhaust 3", Evo VIII Injectors, Aeromotive 340, Camshafts HKS 264/264, MAF Evo, Grimmspeed 3-port BCS, bypass Evo RS, Apexi Power Intake в остальном сток
Аватар пользователя
ChiM
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1777
Зарегистрирован: 06 июл 2012, 00:36
Откуда: Хабаровск
Благодарил (а): 277 раз.
Поблагодарили: 228 раз.
Имя: Андрей
Откуда: Хабаровск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 04 сен 2012, 09:32

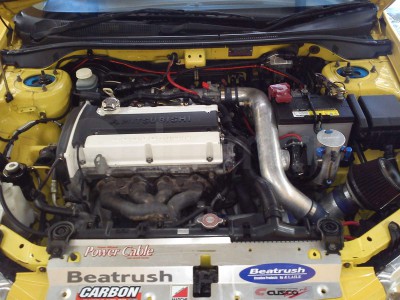

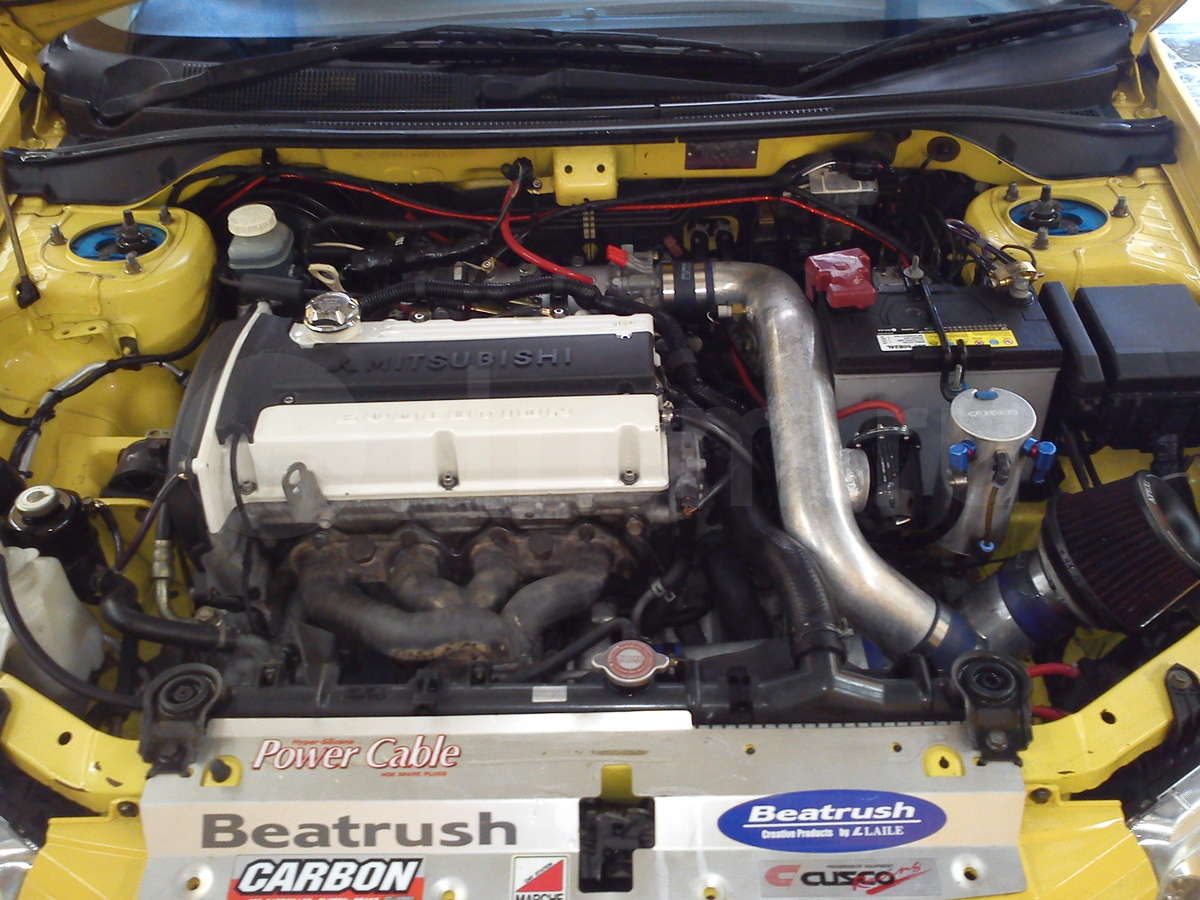

Подскажите а что это за пайп такой красивый на впуск - по виду не колхоз
Вложения
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение ZZUBKI » 04 сен 2012, 09:37

У меня кулек БЛИТЦ эво болт он + пайпинг ИНДЖИН от эво) все встало без колхоза ровненько как тут и было) из подгонки толко распиленный усилитель бампера и отпиленное крепление на верхнем пайпе))
достанем из планшетов мы топливные карты)
Аватар пользователя
ZZUBKI
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1130
Зарегистрирован: 04 июл 2012, 11:28
Благодарил (а): 385 раз.
Поблагодарили: 130 раз.
Имя: Костя
Откуда: Челябинск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 04 сен 2012, 10:12

ZZUBKI писал(а):У меня кулек БЛИТЦ эво болт он + пайпинг ИНДЖИН от эво) все встало без колхоза ровненько как тут и было) из подгонки толко распиленный усилитель бампера и отпиленное крепление на верхнем пайпе))


Красиво и удобно он проходит.

Пошукаю по аукционам - понравился он мне
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение ChiM » 04 сен 2012, 14:55

Где силиконовых патрубков, переходников недорого купить?) По схеме клубня из Ставрополя алюмин. трубы выйдут на 2,4 т.р. в ажстайле. Хочу посчитать силикон еще. В атомике дорого))
TD04HL-19T, Front Mount Intercooler, Exhaust 3", Evo VIII Injectors, Aeromotive 340, Camshafts HKS 264/264, MAF Evo, Grimmspeed 3-port BCS, bypass Evo RS, Apexi Power Intake в остальном сток
Аватар пользователя
ChiM
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1777
Зарегистрирован: 06 июл 2012, 00:36
Откуда: Хабаровск
Благодарил (а): 277 раз.
Поблагодарили: 228 раз.
Имя: Андрей
Откуда: Хабаровск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Homa » 04 сен 2012, 15:08

燃費は性交する!
Аватар пользователя
Homa
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1528
Зарегистрирован: 05 июл 2012, 11:14
Откуда: Питер
Благодарил (а): 42 раз.
Поблагодарили: 209 раз.
Имя: Александр
Откуда: СПб.

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение georg1970 » 04 сен 2012, 15:10

Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4985
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1252 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение ChiM » 04 сен 2012, 15:18

Все равно дороговато.. на ебэе дешевле должно быть)
TD04HL-19T, Front Mount Intercooler, Exhaust 3", Evo VIII Injectors, Aeromotive 340, Camshafts HKS 264/264, MAF Evo, Grimmspeed 3-port BCS, bypass Evo RS, Apexi Power Intake в остальном сток
Аватар пользователя
ChiM
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1777
Зарегистрирован: 06 июл 2012, 00:36
Откуда: Хабаровск
Благодарил (а): 277 раз.
Поблагодарили: 228 раз.
Имя: Андрей
Откуда: Хабаровск

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение Dimarik » 04 сен 2012, 15:20

ChiM писал(а):Все равно дороговато.. на ебэе дешевле должно быть)


И ждать не менее 3 недель почтой

По России с Владика мне в Москву дней за 10-12 приезжало
Аватар пользователя
Dimarik
Капитан улитка!

Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 973 раз.
Имя: Дмитрий
Откуда: Москва

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение georg1970 » 04 сен 2012, 15:20

На ибэе такой же китай продают, и с доставкой он ни разу не дешевле выйдет.
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4985
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1252 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Установка фронтального интеркулера на airtrek Turbo

Сообщение ChiM » 04 сен 2012, 15:23

Че т на ебэе нифига не дешевле)

Дешевле тока прямые патрубки)

Dimarik писал(а):
ChiM писал(а):Все равно дороговато.. на ебэе дешевле должно быть)


И ждать не менее 3 недель почтой

По России с Владика мне в Москву дней за 10-12 приезжало


Ну по срокам не страшно) Я все равно фронтальник планирую к следующему лету. Зимой и так холодно)
TD04HL-19T, Front Mount Intercooler, Exhaust 3", Evo VIII Injectors, Aeromotive 340, Camshafts HKS 264/264, MAF Evo, Grimmspeed 3-port BCS, bypass Evo RS, Apexi Power Intake в остальном сток
Аватар пользователя
ChiM
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1777
Зарегистрирован: 06 июл 2012, 00:36
Откуда: Хабаровск
Благодарил (а): 277 раз.
Поблагодарили: 228 раз.
Имя: Андрей
Откуда: Хабаровск

След.

Вернуться в Двигатель 4G63T

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1
