Какие турбины на каких Эво стоят в стоке

"А вместо сердца - пламенный мотор..."

Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 04 авг 2012, 12:23

Многие спрашивают и ищут инфу - что и где стоит в стоке

Вот нашёл инфу

Evo I-X stock Turbocharger Specs

Evolution 1
Turbo = TDO5H-16G-7
p/n = 49168-01450
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm


Evolution 2
Turbo = TDO5H-16G-7
p/n = 49168-01450
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm


Evolution 3
Turbo = TD05H-16G6-7
p/n = 49178-01470
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm

---------------------------------------------------------------------------------
Reverse rotation turbos and twin scroll turbine housing from EVO4.

Evolution 4
Turbo = TD05HR-16G6-9T
p/n = 49178-01510
----------------------
Nozzle Area (cm2) = 9
TD05HR turbine = Inconel (steel alloy)
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 5
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49178-01520
----------------------
Turbo = TD05HRA-16G6-10.5T (RS)
p/n = ?
---------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = GSR Inconel (steel alloy)
TD05HRA turbine = RS Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 6
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49178-01550
------------------------------
Turbo = TD05HRA-16G6-10.5T (RS/RS2)
p/n = 49178-01560
-----------------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = GSR - Inconel (steel alloy)
TD05HRA turbine = RS Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 6.5 : Tommi Makinen Edition
Turbo = TD05RA-15GK2-10.5T (GSR)
p/n = 49178-01570
------------------------------------------
Turbo = TD05HRA-16G6-10.5T (RS/RS2) (Note: OZ TME)
p/n = 49178-01560
-----------------------------------------
Nozzle Area (cm2) = 10.5
TD05HRA turbine = Titanium alloy for both RS/RS2/GSR!
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Compressor 15GK2 = Aluminium
Inducer = 49.3mm
Exducer = 65mm
Turbine housing = twin flapper

Evolution 7
Turbo = TD05HR-16G6-9.8T (GSR)
p/n = 49178-01570
----------------------------
Turbo = TD05HRA-16G6-9.8T (RS/RS2)
p/n = 49178-01580
----------------------------
Nozzle Area (cm2) = 9.8
TD05HR turbine = GSR Inconel (steel alloy)
TD05HRA turbine = RS/RS2 = Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 7 GTA
Turbo = TD05HR-15GK2-9.0T
p/n = 49378-01500
---------------------------
Nozzle Area (cm2) = 9.0
TD05 Turbine = Inconel (steel alloy)
Compressor 15GK2 = Aluminium
Inducer = 49.3mm
Exducer = 65mm
Turbine housing = twin flapper

Evolution 8
Turbo = TD05HR-16G6-9.8T (GSR / USDM / ADM)
p/n = 49378-01520 (twin flapper)
-------------------------------
Turbo = TD05HRA-16G6-9.8T (RS/RS2 & NZDM)
p/n = 49378-01510
------------------------------
Turbo = TD05HR-16G6-9.8T
p/n = 49378-01540 (ADM EVO8 single flapper)
------------------------------
Nozzle Area (cm2) = 9.8
TD05HR turbine = USDM EVO 8 & JDM GSR =Inconel (steel alloy),
TD05HRA turbine = RS Titanium alloy.
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper USDM

Evolution 8MR aka "8.5"
TD05HR-16G6-10.5T
p/n = 49378-01560
---------------------------
TD05HRA-16G6-10.5T (Ti Alloy option)
p/n = 49378-01550
---------------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = Inconel (steel alloy)
TD05HRA turbine = Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = single flapper

Evolution 9
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49378-01580
------------------------------
Turbo = TD05HRA-16G6mC-10.5T (RS)
p/n = 49378-01571
p/n = 49378-01570
----------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine GSR = Inconel (steel alloy),
TD05HRA turbine RS = Titanium alloy
Compressor 16G6 = Aluminium (GSR)
Inducer = 48.3mm
Exducer = 68mm
Compressor 16G6mC = Magnesium (RS)
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = single flapper

-----------------------------------------------------------
Back to "normal" rotation turbos from EVOX.

Evolution X
Turbo = TD05H-152G6-12T (GSR)
p/n = 49378-01640
p/n = 49378-01641
---------------------------------
Turbo = TD05HA-152G6-12T (GSR)
p/n = 49378-01631 (Ti Alloy)
---------------------------------
Nozzle Area (cm2) = 12
TD05HA turbine = Titanium alloy
Compressor 152G6 = Aluminium
Inducer = 47mm
Exducer = 68mm
Turbine housing = single flapper

NOTE: TD05H & TD05HR & TD05HRA turbine wheel all models
Inducer = 56mm
Exducer = 49.2mm

Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 22 май 2014, 02:02

Юр, это про магниевую была речь! Ну собственно и в эту никто не советует дуть 2кг) Полтора для нее само ништяк!
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение keurogeo » 22 май 2014, 02:23

Блииин, дайте 25 рублей. хочу такую турбу :cry:
Суженый-ряженный Airtrek заряженный...
Аватар пользователя
keurogeo
Клубень Stage 2

Статус: Не в сети
Сообщений: 306
Зарегистрирован: 14 дек 2012, 08:05
Откуда: Владивосток
Благодарил (а): 73 раз.
Поблагодарили: 9 раз.
Имя: Евгений
Откуда: Владивосток

Re: Какие турбины на каких Эво стоят в стоке

Сообщение georg1970 » 22 май 2014, 02:38

А где надыбал? не эта часом? http://injapan.ru/auction/j291802203.html
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4986
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1253 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Какие турбины на каких Эво стоят в стоке

Сообщение keurogeo » 22 май 2014, 05:35

georg1970 писал(а):А где надыбал? не эта часом? http://injapan.ru/auction/j291802203.html


Это второй вариант, а еще один мне во Владе предложили.
Суженый-ряженный Airtrek заряженный...
Аватар пользователя
keurogeo
Клубень Stage 2

Статус: Не в сети
Сообщений: 306
Зарегистрирован: 14 дек 2012, 08:05
Откуда: Владивосток
Благодарил (а): 73 раз.
Поблагодарили: 9 раз.
Имя: Евгений
Откуда: Владивосток

Re: Какие турбины на каких Эво стоят в стоке

Сообщение keurogeo » 22 май 2014, 05:35

На иджапан она одна такая вроде бы
Суженый-ряженный Airtrek заряженный...
Аватар пользователя
keurogeo
Клубень Stage 2

Статус: Не в сети
Сообщений: 306
Зарегистрирован: 14 дек 2012, 08:05
Откуда: Владивосток
Благодарил (а): 73 раз.
Поблагодарили: 9 раз.
Имя: Евгений
Откуда: Владивосток

Re: Какие турбины на каких Эво стоят в стоке

Сообщение boris » 22 май 2014, 06:44

интересно такая турба надувает больше лс по сравнению с обычной 10.5Т? или просто спул раньше?
MMC Airtrek, TD05HR-15GK2-9.0T. 5M/T
Аватар пользователя
boris
Клубень Stage 1

Статус: Не в сети
Сообщений: 147
Зарегистрирован: 26 июл 2012, 07:22
Благодарил (а): 8 раз.
Поблагодарили: 33 раз.
Имя: Борис
Откуда: Находка

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 22 май 2014, 06:57

Просто спул раньше.
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение georg1970 » 22 май 2014, 07:12

Ром, у нее компрессорная часть чуть больше. Она надует больше, чем обычная http://www.evoscan.com/technical-vehicl ... erformance
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4986
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1253 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 22 май 2014, 08:26

Хмм... Вроде же 15.5 меньше чутка чем 16?))))
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение georg1970 » 22 май 2014, 09:13

вроде да)) значит, чуть меньше))
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4986
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1253 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Chatty » 07 июн 2014, 17:18

Что-то зачастили в последнее время TD05HRA-155G6C-10.5T... В этом году как минимум 3 штуки продавались в Японии. Не устоял, купил себе одну.
У нее правда так хорошо со спулом как пишут или стоило взять FP White?
Outlander Turbo (2.4 + TD05HRA)
Chatty
Клубень Stage 1

Статус: Не в сети
Сообщений: 64
Зарегистрирован: 08 фев 2014, 07:39
Благодарил (а): 7 раз.
Поблагодарили: 26 раз.
Имя: Станислав
Откуда: Казахстан

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Realex » 07 июн 2014, 18:17

У меня еще с япы стояла турбина Greddy TD05H - 18G (49178-05090). Хорошо валила. Но довольно быстро засопливила. Вроде как редкость?
Realex
Клубень

Статус: Не в сети
Сообщений: 15
Зарегистрирован: 17 янв 2013, 21:05
Благодарил (а): 6 раз.
Поблагодарили: 2 раз.
Имя: Алексей
Откуда: Пермь

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 15 июн 2014, 17:05

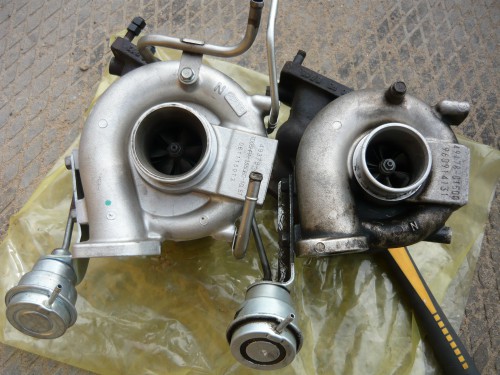

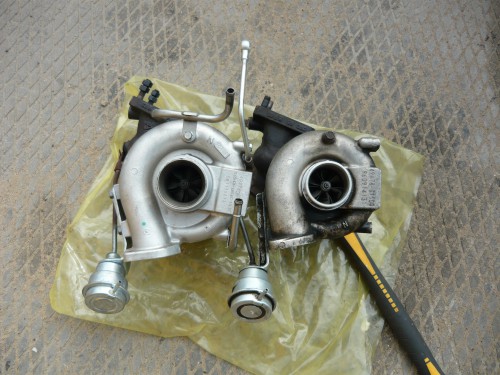

Нашёл старое фото сравнения турбы от 9МР РС и 5
Вложения
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Chatty » 09 сен 2014, 13:43

Если кому-то понадобится, то:

TD05HRA-155G6C-10.5T (Ti/Inconel)
p/n = 49378-01600
1515A130
Evolution IX MR GSR

TD05HRA-155G6mC-10.5T (Ti/Mg)
p/n = 49378-01590
1515A128
Evolution IX MR RS
Outlander Turbo (2.4 + TD05HRA)
Chatty
Клубень Stage 1

Статус: Не в сети
Сообщений: 64
Зарегистрирован: 08 фев 2014, 07:39
Благодарил (а): 7 раз.
Поблагодарили: 26 раз.
Имя: Станислав
Откуда: Казахстан

Re: Какие турбины на каких Эво стоят в стоке

Сообщение jam » 09 сен 2014, 14:00

расшифровка, вдруг пригодится кому =)

Итак, возьмем для примера турбину TD05HRA-155G6mC-10.5T

1. TD05H - тип турбины. Чем больше число, тем больше турбина
2. R - на турбинах до Evo4 не применяется
3. А - турбинное колесо изготовлено из сплава титана
4. 155G - размеры компрессорной части (холодная часть)
5. m - компрессорное колесо изготовлено из сплава магния
6. 10.5 - размеры турбинной части (горячая часть)
7. Т - твинскрольный тип турбины (Evo4 и далее)
Аватар пользователя
jam
аЦЦкей Сатана

Статус: Не в сети
Сообщений: 7762
Зарегистрирован: 04 июл 2012, 10:07
Благодарил (а): 322 раз.
Поблагодарили: 1312 раз.
Имя: Антон
Откуда: Дзержинский

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Yuriy ODS » 21 сен 2014, 00:34

Почему J-pipe у эво7-8 и эво9 разные - потому что разные размеры холодной части
LIFE IS TOO SHORT TO DRIVE BORING CARS
Mitsubishi Airtrek CU2W Zenki 4WD 5AT 4G63+TD05
三菱 エアトレック ターボ R
http://www.drive2.ru/r/mitsubishi/288230376152069990/
Аватар пользователя
Yuriy ODS
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 2076
Зарегистрирован: 04 июл 2012, 10:30
Благодарил (а): 344 раз.
Поблагодарили: 222 раз.
Имя: Юрий
Откуда: Одесса, Украина

Re: Какие турбины на каких Эво стоят в стоке

Сообщение votblin » 16 ноя 2014, 18:15

А турбину ЭВО Х кто нибудь ставил? И возможно ли?
Тормоза придумали трусы......
Аватар пользователя
votblin
Клубень Stage 3

Статус: Не в сети
Сообщений: 627
Зарегистрирован: 26 авг 2014, 17:55
Благодарил (а): 198 раз.
Поблагодарили: 69 раз.
Имя: Михаил
Откуда: Новороссийск
Тел.: +79180616441

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 16 ноя 2014, 20:09

Ставили - но отзыва так и не дождались.
Костя 4g64 ставил на Эво - говорит спул просто космический
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение votblin » 16 ноя 2014, 20:56

По параметрам она должна быть примерно как 9
Тормоза придумали трусы......
Аватар пользователя
votblin
Клубень Stage 3

Статус: Не в сети
Сообщений: 627
Зарегистрирован: 26 авг 2014, 17:55
Благодарил (а): 198 раз.
Поблагодарили: 69 раз.
Имя: Михаил
Откуда: Новороссийск
Тел.: +79180616441

Re: Какие турбины на каких Эво стоят в стоке

Сообщение C00LM4N » 26 ноя 2014, 19:02

Сегодня как-то получилось на заблокированном ГТ на 5ой раздуть в горочку турбу до бара на 2200об. На 2000об у меня 0.6.
Но байпас начинает открываться при таких условиях, особенно в мороз, ибо дроссель сильно закрыт. То бишь перед дросселем давление сильно больше )

Я на Вконтакте /// Мой проект Airtrek Turbo "White Power" /// Турбоястреб на DRIVE2.RU
Турбосемья - мы всегда найдем чего бы у вас обосрать! (c)
Cколько людей, столько раз тебя и обосрут за твое мнение (c)
Аватар пользователя
C00LM4N
Злой Админъ

Статус: Не в сети
Сообщений: 9893
Зарегистрирован: 04 июл 2012, 10:02
Откуда: Москва
Благодарил (а): 585 раз.
Поблагодарили: 1432 раз.
Имя: Сергей
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение михаил82 » 20 фев 2016, 00:42

49178-01520
TD05HR-16G6-10.5T
980314298
турба от пятёрки, но размеры как у девятки получается...кто вкурсе что за зверь?
здесь мой трек
http://www.dragtimes.ru/pilot/4556/?tab=results
Самое херовое что можно сделать с аиртреком - свапнуть туда меху.
А спустя год полтора ты поймешь, что покупка трека это была большая ошибка, но будет поздно - закопано бабла уже много и отступать некуда...толи дело Алёша наебал судьбу трижды хитрый х*й.
Продать трека = признать свою слабость и сдаться.
Аватар пользователя
михаил82
Душитель минводный

Статус: Не в сети
Сообщений: 7553
Зарегистрирован: 22 ноя 2012, 12:02
Откуда: от туда
Благодарил (а): 868 раз.
Поблагодарили: 1080 раз.
Имя: михаил
Откуда: мин.воды - саратов
Тел.: 02

Re: Какие турбины на каких Эво стоят в стоке

Сообщение georg1970 » 20 фев 2016, 05:12

стоковая турбина от 5 гср.
Аватар пользователя
georg1970
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 4986
Зарегистрирован: 04 июл 2012, 11:07
Благодарил (а): 262 раз.
Поблагодарили: 1253 раз.
Имя: Шота
Откуда: Хабаровск и Сахалин

Re: Какие турбины на каких Эво стоят в стоке

Сообщение михаил82 » 20 фев 2016, 06:54

То что она от пятерки это понятно...Я имею ввиду по производительности в сравнении с девяткой такая турба что выдаст по факту?
здесь мой трек
http://www.dragtimes.ru/pilot/4556/?tab=results
Самое херовое что можно сделать с аиртреком - свапнуть туда меху.
А спустя год полтора ты поймешь, что покупка трека это была большая ошибка, но будет поздно - закопано бабла уже много и отступать некуда...толи дело Алёша наебал судьбу трижды хитрый х*й.
Продать трека = признать свою слабость и сдаться.
Аватар пользователя
михаил82
Душитель минводный

Статус: Не в сети
Сообщений: 7553
Зарегистрирован: 22 ноя 2012, 12:02
Откуда: от туда
Благодарил (а): 868 раз.
Поблагодарили: 1080 раз.
Имя: михаил
Откуда: мин.воды - саратов
Тел.: 02

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 20 фев 2016, 09:01

Небо и земля
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение t527rus » 20 фев 2016, 14:57

Не верю :)
Tourer V? Skyline? Не,не слышал:)
https://www.drive2.ru/r/mitsubishi/467030484233224780/
t527rus
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1341
Зарегистрирован: 13 июл 2012, 13:36
Благодарил (а): 174 раз.
Поблагодарили: 313 раз.
Имя: Николай
Откуда: Магадан

Пред.След.

Вернуться в Двигатель 4G63T

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1
