Какие турбины на каких Эво стоят в стоке

"А вместо сердца - пламенный мотор..."

Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 04 авг 2012, 12:23

Многие спрашивают и ищут инфу - что и где стоит в стоке

Вот нашёл инфу

Evo I-X stock Turbocharger Specs

Evolution 1
Turbo = TDO5H-16G-7
p/n = 49168-01450
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm


Evolution 2
Turbo = TDO5H-16G-7
p/n = 49168-01450
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm


Evolution 3
Turbo = TD05H-16G6-7
p/n = 49178-01470
----------------------
Nozzle Area (cm2) = 7
TD05H turbine = Inconel (steel alloy)
Compressor = Aluminium
Inducer = 48.3mm
Exducer = 68mm

---------------------------------------------------------------------------------
Reverse rotation turbos and twin scroll turbine housing from EVO4.

Evolution 4
Turbo = TD05HR-16G6-9T
p/n = 49178-01510
----------------------
Nozzle Area (cm2) = 9
TD05HR turbine = Inconel (steel alloy)
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 5
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49178-01520
----------------------
Turbo = TD05HRA-16G6-10.5T (RS)
p/n = ?
---------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = GSR Inconel (steel alloy)
TD05HRA turbine = RS Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 6
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49178-01550
------------------------------
Turbo = TD05HRA-16G6-10.5T (RS/RS2)
p/n = 49178-01560
-----------------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = GSR - Inconel (steel alloy)
TD05HRA turbine = RS Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 6.5 : Tommi Makinen Edition
Turbo = TD05RA-15GK2-10.5T (GSR)
p/n = 49178-01570
------------------------------------------
Turbo = TD05HRA-16G6-10.5T (RS/RS2) (Note: OZ TME)
p/n = 49178-01560
-----------------------------------------
Nozzle Area (cm2) = 10.5
TD05HRA turbine = Titanium alloy for both RS/RS2/GSR!
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Compressor 15GK2 = Aluminium
Inducer = 49.3mm
Exducer = 65mm
Turbine housing = twin flapper

Evolution 7
Turbo = TD05HR-16G6-9.8T (GSR)
p/n = 49178-01570
----------------------------
Turbo = TD05HRA-16G6-9.8T (RS/RS2)
p/n = 49178-01580
----------------------------
Nozzle Area (cm2) = 9.8
TD05HR turbine = GSR Inconel (steel alloy)
TD05HRA turbine = RS/RS2 = Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper

Evolution 7 GTA
Turbo = TD05HR-15GK2-9.0T
p/n = 49378-01500
---------------------------
Nozzle Area (cm2) = 9.0
TD05 Turbine = Inconel (steel alloy)
Compressor 15GK2 = Aluminium
Inducer = 49.3mm
Exducer = 65mm
Turbine housing = twin flapper

Evolution 8
Turbo = TD05HR-16G6-9.8T (GSR / USDM / ADM)
p/n = 49378-01520 (twin flapper)
-------------------------------
Turbo = TD05HRA-16G6-9.8T (RS/RS2 & NZDM)
p/n = 49378-01510
------------------------------
Turbo = TD05HR-16G6-9.8T
p/n = 49378-01540 (ADM EVO8 single flapper)
------------------------------
Nozzle Area (cm2) = 9.8
TD05HR turbine = USDM EVO 8 & JDM GSR =Inconel (steel alloy),
TD05HRA turbine = RS Titanium alloy.
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = twin flapper USDM

Evolution 8MR aka "8.5"
TD05HR-16G6-10.5T
p/n = 49378-01560
---------------------------
TD05HRA-16G6-10.5T (Ti Alloy option)
p/n = 49378-01550
---------------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine = Inconel (steel alloy)
TD05HRA turbine = Titanium alloy
Compressor 16G6 = Aluminium
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = single flapper

Evolution 9
Turbo = TD05HR-16G6-10.5T (GSR)
p/n = 49378-01580
------------------------------
Turbo = TD05HRA-16G6mC-10.5T (RS)
p/n = 49378-01571
p/n = 49378-01570
----------------------
Nozzle Area (cm2) = 10.5
TD05HR turbine GSR = Inconel (steel alloy),
TD05HRA turbine RS = Titanium alloy
Compressor 16G6 = Aluminium (GSR)
Inducer = 48.3mm
Exducer = 68mm
Compressor 16G6mC = Magnesium (RS)
Inducer = 48.3mm
Exducer = 68mm
Turbine housing = single flapper

-----------------------------------------------------------
Back to "normal" rotation turbos from EVOX.

Evolution X
Turbo = TD05H-152G6-12T (GSR)
p/n = 49378-01640
p/n = 49378-01641
---------------------------------
Turbo = TD05HA-152G6-12T (GSR)
p/n = 49378-01631 (Ti Alloy)
---------------------------------
Nozzle Area (cm2) = 12
TD05HA turbine = Titanium alloy
Compressor 152G6 = Aluminium
Inducer = 47mm
Exducer = 68mm
Turbine housing = single flapper

NOTE: TD05H & TD05HR & TD05HRA turbine wheel all models
Inducer = 56mm
Exducer = 49.2mm

Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбина на каких Эво стоят в стоке

Сообщение Dimarik » 10 авг 2012, 09:25

Фотографии турбины для сравнения 8 (справа) и 9 (слева) эволюции


Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбина на каких Эво стоят в стоке

Сообщение Dimarik » 10 авг 2012, 09:27

Вот очень полезный пост http://forum.racing.kz/index.php?showtopic=21605
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбина на каких Эво стоят в стоке

Сообщение Dimarik » 14 сен 2012, 17:44

Сравнение турбы ЭВО 9 (слева) и нашего стока (справа)
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбина на каких Эво стоят в стоке

Сообщение jam » 14 сен 2012, 22:06

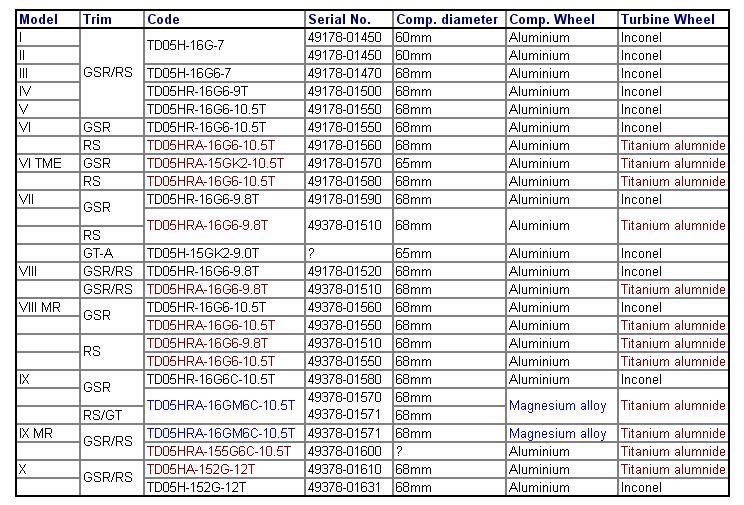

На всякий случай =)
Вложения
Turbo codes.jpeg
Аватар пользователя
jam
аЦЦкей Сатана

Статус: Не в сети
Сообщений: 7762
Зарегистрирован: 04 июл 2012, 10:07
Благодарил (а): 322 раз.
Поблагодарили: 1312 раз.
Имя: Антон
Откуда: Дзержинский

Re: Какие турбина на каких Эво стоят в стоке

Сообщение Dimarik » 15 окт 2012, 15:10

Вложения
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбина на каких Эво стоят в стоке

Сообщение Dimarik » 15 окт 2012, 15:12

Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 09 янв 2013, 18:09

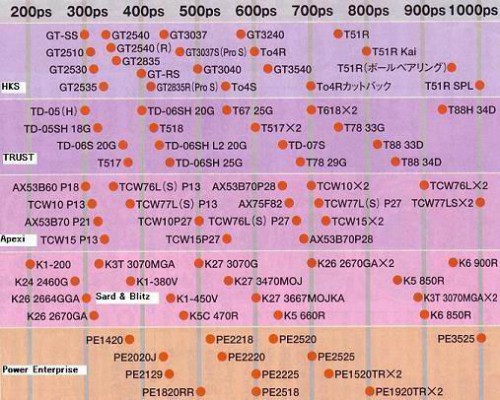

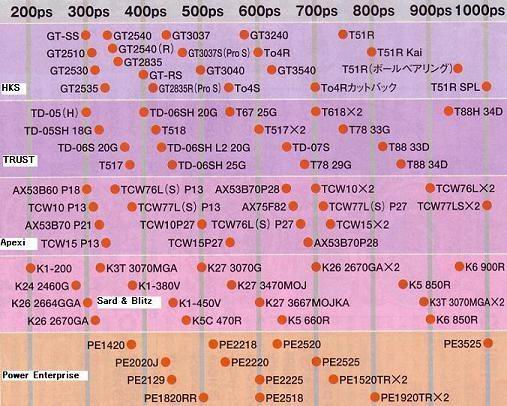

Турбины Greddy


Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение max-deikin » 13 мар 2013, 00:35

Сток и Томей и тд05 20G от субаря

Аватар пользователя
max-deikin
Клубень Stage 1

Статус: Не в сети
Сообщений: 74
Зарегистрирован: 05 июл 2012, 16:09
Благодарил (а): 6 раз.
Поблагодарили: 23 раз.
Имя: МAX
Откуда: Калуга

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Xeed » 15 мар 2013, 11:50

Мужики, кто подскажет в чем именно разница между турбиной 49378-01560 (Evo8MR) и турбиной 49378-01580 (Evo9GSR)?
Аватар пользователя
Xeed
Клубень Stage 2

Статус: Не в сети
Сообщений: 278
Зарегистрирован: 05 июл 2012, 11:29
Благодарил (а): 19 раз.
Поблагодарили: 14 раз.
Имя: Ярослав
Откуда: Киев

Re: Какие турбины на каких Эво стоят в стоке

Сообщение partizan55 » 15 мар 2013, 11:57

Последний раз редактировалось partizan55 15 мар 2013, 11:59, всего редактировалось 1 раз.
Outlander turbo 2005, 19T,OKADA PROJECTS Plasma Quad Pac, Grimm Speed, Bypass RS. :auto-swerve:
Аватар пользователя
partizan55
Есть октан? А если найду?

Статус: Не в сети
Сообщений: 1505
Зарегистрирован: 04 июл 2012, 23:44
Откуда: Калуга
Благодарил (а): 325 раз.
Поблагодарили: 257 раз.
Имя: Николай
Откуда: Калуга

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 15 мар 2013, 11:58

Ну как минимум размеры
Dimarik писал(а):Фотографии турбины для сравнения 8 (справа) и 9 (слева) эволюции


Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Xeed » 15 мар 2013, 11:59

partizan55 писал(а):http://www.fpak.pt/INFO%20CLUBES/MAN%20COMISS%20TECN/Manual%20dos%20Comissarios%20Tecnicos%202008%20-%20Parte%207B.pdf


не смог я тут найти ничего об 9ой турбе ... :(
Аватар пользователя
Xeed
Клубень Stage 2

Статус: Не в сети
Сообщений: 278
Зарегистрирован: 05 июл 2012, 11:29
Благодарил (а): 19 раз.
Поблагодарили: 14 раз.
Имя: Ярослав
Откуда: Киев

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Xeed » 15 мар 2013, 12:01

Dimarik писал(а):Ну как минимум размеры


та одинаковые они вроде ...
Аватар пользователя
Xeed
Клубень Stage 2

Статус: Не в сети
Сообщений: 278
Зарегистрирован: 05 июл 2012, 11:29
Благодарил (а): 19 раз.
Поблагодарили: 14 раз.
Имя: Ярослав
Откуда: Киев

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 15 мар 2013, 12:29

Xeed писал(а):
Dimarik писал(а):Ну как минимум размеры


та одинаковые они вроде ...


Фото выше на пару постов
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 13 май 2013, 08:10

Где то уже выкладывали, но найти не смог
http://www.mitsu-media.com/showthread.php?t=10279
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение partizan55 » 09 июн 2013, 10:46

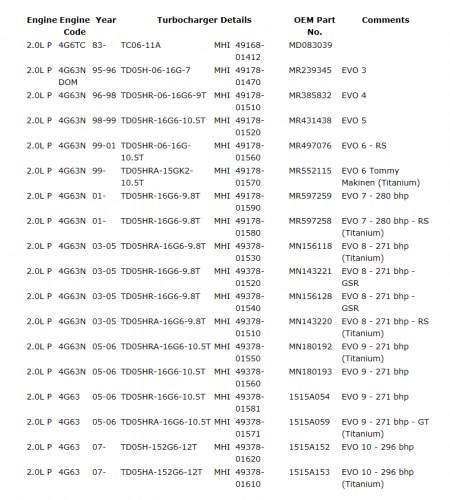

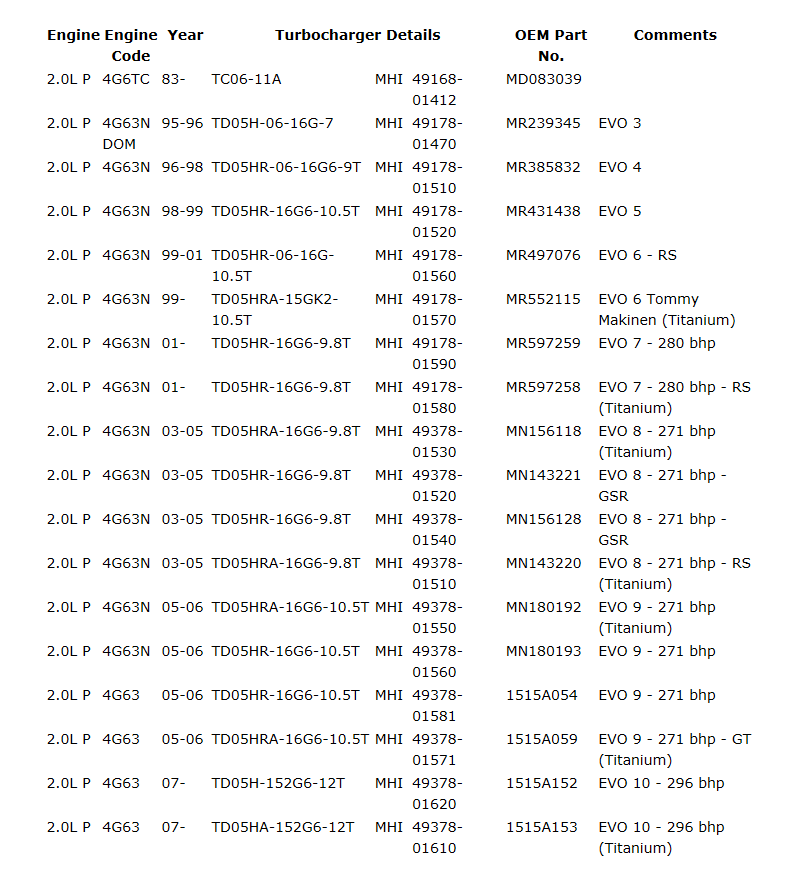

OEM Part No.
Вложения
Outlander turbo 2005, 19T,OKADA PROJECTS Plasma Quad Pac, Grimm Speed, Bypass RS. :auto-swerve:
Аватар пользователя
partizan55
Есть октан? А если найду?

Статус: Не в сети
Сообщений: 1505
Зарегистрирован: 04 июл 2012, 23:44
Откуда: Калуга
Благодарил (а): 325 раз.
Поблагодарили: 257 раз.
Имя: Николай
Откуда: Калуга

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 14 июн 2013, 21:42

Вот ещё по турбинам http://homepage2.nifty.com/lancer/turbo.htm
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 17 июл 2013, 21:57

Xeed писал(а):Мужики, кто подскажет в чем именно разница между турбиной 49378-01560 (Evo8MR) и турбиной 49378-01580 (Evo9GSR)?


Вот еще тут описана разница в турбинах http://www.evomn.net/forums/showthread. ... rbos-(pics)
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение keurogeo » 21 май 2014, 03:20

что за турбина такая TD05HRA-155G6C-10.5T ?
Суженый-ряженный Airtrek заряженный...
Аватар пользователя
keurogeo
Клубень Stage 2

Статус: Не в сети
Сообщений: 306
Зарегистрирован: 14 дек 2012, 08:05
Откуда: Владивосток
Благодарил (а): 73 раз.
Поблагодарили: 9 раз.
Имя: Евгений
Откуда: Владивосток

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 21 май 2014, 04:29

Это самая пиздатая из эво-турбин! Титановая крыльчатка. Спулится как тд04, при этом дует 2кг как нех.й петь!
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение keurogeo » 21 май 2014, 05:23

Marshall писал(а):Это самая пиздатая из эво-турбин! Титановая крыльчатка. Спулится как тд04, при этом дует 2кг как нех.й петь!

она с эво -9? нужно тогда добавить ее в список турбин устанавливаемых на эво.
Суженый-ряженный Airtrek заряженный...
Аватар пользователя
keurogeo
Клубень Stage 2

Статус: Не в сети
Сообщений: 306
Зарегистрирован: 14 дек 2012, 08:05
Откуда: Владивосток
Благодарил (а): 73 раз.
Поблагодарили: 9 раз.
Имя: Евгений
Откуда: Владивосток

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Marshall » 21 май 2014, 07:17

Она там (на картинке) есть Эво 9мр рс.
Airtrek turbo RalliArt 2 люка, остальное сток :-)
Аватар пользователя
Marshall
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 1582
Зарегистрирован: 07 июл 2012, 16:01
Благодарил (а): 397 раз.
Поблагодарили: 371 раз.
Имя: Роман
Откуда: Благовещенск

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Dimarik » 21 май 2014, 16:24

keurogeo писал(а):что за турбина такая TD05HRA-155G6C-10.5T ?


У меня такая стоит )))
Аватар пользователя
Dimarik
Капитан улитка!

Автор темы
Статус: Не в сети
Сообщений: 8220
Зарегистрирован: 04 июл 2012, 10:31
Благодарил (а): 789 раз.
Поблагодарили: 974 раз.
Имя: Дмитрий
Откуда: Москва

Re: Какие турбины на каких Эво стоят в стоке

Сообщение Yuriy ODS » 22 май 2014, 01:07

А когда то неоднократно говорили, что больше 1,5 в нее дуть нельзя - развалится
LIFE IS TOO SHORT TO DRIVE BORING CARS
Mitsubishi Airtrek CU2W Zenki 4WD 5AT 4G63+TD05
三菱 エアトレック ターボ R
http://www.drive2.ru/r/mitsubishi/288230376152069990/
Аватар пользователя
Yuriy ODS
Клубень Unlim 500+

Статус: Не в сети
Сообщений: 2076
Зарегистрирован: 04 июл 2012, 10:30
Благодарил (а): 344 раз.
Поблагодарили: 222 раз.
Имя: Юрий
Откуда: Одесса, Украина

След.

Вернуться в Двигатель 4G63T

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1
