Установка фронтального интеркулера на airtrek Turbo

[labrador]

Собственно предлагаю выложить здесь типа мануал как и чем делается фронтал на сток и прочее.
С Картинками,опытами.

@Наконец-то поставил фронтальный интеркуллер. Долго мучался с пайпингом, но в итоге поехал в evotrack.cc и там мне всё сделали, результатом доволен очень. Теперь многим советую туда ехать, сарафанное радио в действии @ Отсюда

"Были куплены полный комплект пайпов от 9го эво, интеркуллер ноу нейм, .
Вся процедура замены заняла примерно 3-4 часа с перекурами!
Левый пайп, что идет от кулера на дроссель, встал полностью болт он, ну или практически.Есть одна тонкость, у эво байпасс находится ближе к турбине, а у нас практичсески у самого корпуса воздухана и соответственно верхний патрубок упирается в байпасс!А вот правый пайп расчитан под нижний выход из турбины!Но, как говорится, было бы желание))
Распилил пайп пополам, отрезал кусок от пайпа, что идет в штате на дроссель и срастил все это чудо воедино!на выход из турбины поставил так же родной пайп, только в обратном положении!Вариант не окончательный, но пока и это устраивает!В дальнейшем сниму размеры левого пайпа и сварю все как надо!" Spaun.
Фото отчет

Это уже не кулмена, но под 9 турбу.

Комплект

Кишки куллера

Фото отчет по установке

Необходимый материал:
Фронтальный интеркулер размер примерно как у spec v, если необходимо то приварить крепления под штатные крепления сигналов. Сигналы перенести в другое место.
Трубы и патрубки 2,5" (63мм):
Труба алюминиевая прямая - 1 шт.
Труба алюминиевая 45° - 4 шт.
Труба алюминиевая обратная - 1 шт.
Силиконовые патрубки 90° - 1 шт.
Силиконовые патрубки 45°- 3 шт.
Силиконовые патрубки прямые - 2 шт.
Силиконовые переходники прямые 2"-2.5" - 1 шт. (на выход из турбины)
Силиконовый переходник 90° 3"-2,5" - 1 шт. (на Дроссель)
Силиконовый T-pipe 63мм с выводом - 1 шт. (вывод под байпас)

Сборка правой части:
1. Силиконовый переход от турбины 2"-2.5" прямой.
2. Труба алюминиевая 45°
3. Силикон 45°
4. Труба алюминиевая 45°
5. Силикон 45°
6. Труба алюминиевая 45°
7. Силикон прямой на кулек.
Правая сторона укомплектована. Всегда накидываем бампер и смотрим что мешает, если надо подпиливаем решетку бампера.

Сборка левой части:
1. Силиконовый переходник 45° 3"-2,5" он натягивается на дроссельную заслонку
2. Кусок прямой алюминиевой трубы до Силиконового T-pipe - вывод для байпаса
3. Труба 45° до Силиконового патрубка 45°
4. Кусок прямой трубы
5. Силикон 90°
6. Обратная труба на прямой силикон и в кулек.

и вот что у него в итоге получилось












Оригиналы поста и картинок тут: http://forum.mmc-yug.ru/index.php?topic=1160.0

Они отказались похоже от выпуска данного комплекта, старая ссылка сдохла http://ajstyle.ru/product/pajping-kit-na-mms-airtrek/

Клубнями не проверен, если кто знает, отписываем.
http://redp.ru/catalog/detail/autobahn88_carp12_k_t_interkulera_frontalnyy_dlya_mitsubishi_lancer_evo_7_9/

Сказки про увеличенный лаг с большим кульком

[Dimarik]

Конечно.
На сколько я помню нам ответвление только для Блоу ХКС-ного, что бы ставить байпас - надо переваривать.

[Mega_Booster]

Ну вот Андрей говорит что будут делать под байпас... У меня под бов HKS приварен (подиум не знают как назвать))) показал бы фото но сейчас нету(((

[михаил82]

Я его байпайса душу мотал!
Млять ...ладно завтра с транспортной заберу - выложу фотке скажете чё там как - я то я еси честно сам несоображу наверна..... байпас-хуяс там.....или чё ещё........

[Dimarik]

Вот же выкладывали фото Аджеевского комплекта.
Они особо не гемороились с байпасом - легче всего замутить под Блоу
Под байпас надо геморно уводить отводик в глубь недр

[михаил82]

просто они говорили вроде как какието изменения в кит вносили........посмотрим вообщем завтра

[Dimarik]

Ждём твоего отчёта

[georg1970]

http://injapan.ru/auction/v278139367.html

[Dimarik]

какой то странный пайп - первый раз вижу

[dato]

Ибо RS

[михаил82]

Ждём твоего отчёта

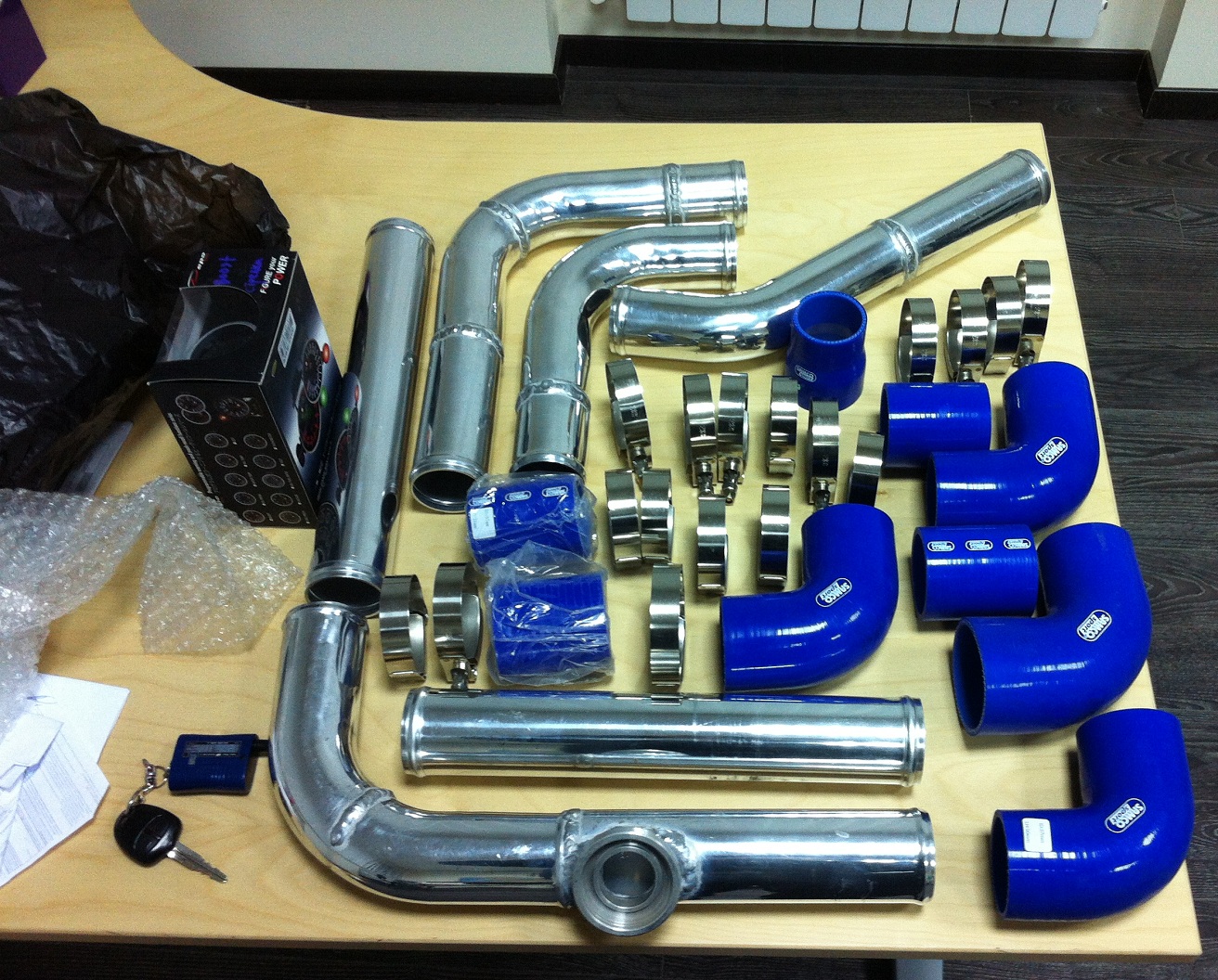

Адж кит пайпов пришёл - вот :

[михаил82]

Ну и куль понятно этот http://ajstyle.ru/product/interkuler-un ... 50-180-65/

[Strogan]

А придеца Вообще, бездарный помоему кит, или я гоню?

[dato]

Блястючий! Но чую намаяшься ты с его установкой, а когда будешь тумбу менять, еще раз намаяшься!
У меня эво сток от Жени + эво пайпинг, золотыми руками Костяна болт он! (5000 за материал) и еще Костяну в гараж скинул половину твоего пайпинга за ненадобностью!

[ChiM]

Ждём твоего отчёта

Адж кит пайпов пришёл - вот :

сколько он стоит? а то на сайте его щас нет

[михаил82]

датчик DEPO (Тайвань) 52мм boost давление турбины 1 RUR 1900.00
[5004] интеркулер универсальный 550-180-65 1 RUR 4000.00
пайпинг-кит на MMC Airtrek 1 RUR 5200.00

Скидка, %, 6.9% RUR 770.00
Итого RUR 10330.00

[ChiM]

Как поставишь, ждем фотоотчет)

[Strogan]

Я бы тоже так сделал. Переварка алюминия не такая большая сложность сейчас.

[михаил82]

Я вообще щас всерьёз задумался стоит ли вообще доверять установку фронтала такому специалисту или поискать людей в Ставрополе

[nikshapilov]

Миха, ну не верю я , что у тебя руки из жопы.
Там делов на пол часа с 2мя перекурами. Сам сделай.

[михаил82]

Уже решено - делаю сам опираясь на наш опыт . Еб я всех этих учёных. Просто со временем беда - работаю много - лучше б заплатил грамотным людям, ну раз таких у нас нет думаю в феврале бампер буду красить заодно и фронтал прихреначу сам , время как нить выкрою. Уже начал поиск нормального сварщика по люминию) потом выложу весь процесс. Единственное просьба если есть здесь или у кого крупное фото отвода под сток байпас кто делал дайте пожалуйста или ссыль если не сложно.
Буду главным тюнером в минводах)

[Strogan]

Отвод под сток байпас посмотри на сток кульке, нах еще фото? А вот как его размещать, чтобы встал нормально, отето вопрос

[михаил82]

Как раз это вопрос и интересует, мож кто поделится опытом...

[Strogan]

Мне только предстоит, хочу на время отпилить от сток кулька часть с отводом, соеденить на резинках, а там уж в размер варить в алюминий, и ставить насовсем.

[Dimarik]

Как рассчитать нужный размер кулька?
Я понимаю что все пишут - больше,больше - эво кулёк самое оно.
Но по общению с Петровичем - он сказал что у него стоял кулёк маленький Гредди (не пиля усилитель) и с ним отгонял пару лет и даже на море гонял из своей Сибири.

[C00LM4N]

Больше кулек - больше мощности.
Можно хоть размером с радиатор акпп поставить.
Но стоит вспомнить тест-сравнение кульков разного размера на какой-то хонде (если не ошибаюсь) - там разница огромная была.
